煉油廠常用換熱器的類型是怎樣的,按結構分為哪幾類?合肥寬信換熱器廠家告訴您!

間壁式換熱器種類繁多，從間壁表面的特征來看，可分為管式換熱器和板式換熱器，其中管式換熱器又包括管殼式換熱器、套管式換熱器、水浸式冷卻器和空冷器。板式換熱器又包括板式換熱器、傘式換熱器、螺旋板式換熱器和板殼式換熱器。在煉油廠用到的主要是管殼式換熱器。

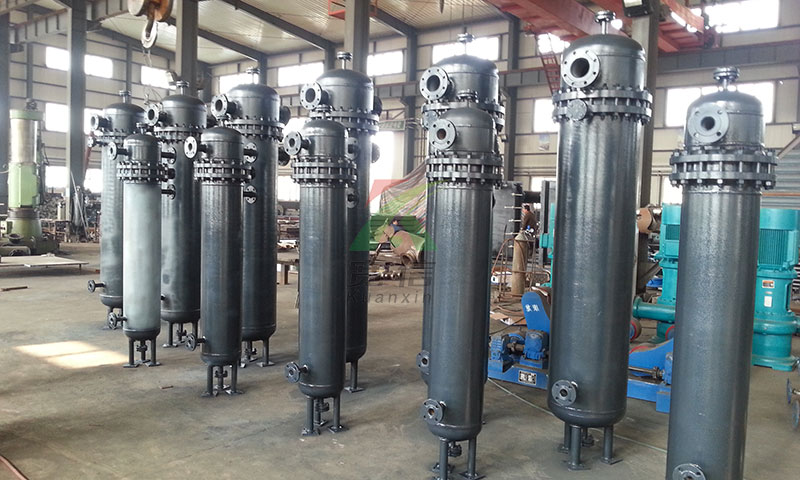

換熱器按工作原理可分為三大類：直接混合式、蓄熱式以及間壁式。在煉油工藝裝置中應用較多的是間壁式的列管式換熱器（又叫管殼式換熱器），管殼式換熱器外形是圓筒體，筒體內排列許多小管子，冷熱兩種流體分別在管內外流動，在管內流動的叫管程流體，在管外流動的叫殼程流體，熱流通過管壁把熱量傳遞給冷流。

 管殼式換熱器按照管束和殼體的連接方式，大致可分為三種，浮頭式管殼換熱器、固定管板式換熱器和U型管式換熱器。下面接著給大家說說煉油廠用管殼式換熱器的情況。

煉油廠所使用的換熱器大多數是以上幾種，還有別的類型例如套管式換熱器、沉浸式換熱器、噴淋式換熱器等等，都存在各自的特點和缺陷。

此外，煉廠中換熱器腐蝕種類很多，但根據腐蝕機理類型分為兩大類：電化學腐蝕；物理腐蝕。

在煉油廠生產過程中，常見的物理腐蝕現象是金屬表面的沖刷減薄現象。這種現象是由于介質流體作用于金屬表面，經過長時間不斷的積累達到物理磨損的一種破壞形式。有些裝置加工量大，殼程流體流速快，在高速流體的沖擊作用下，從而誘發管子振動加劇，金屬表面的保護膜破損，破損處的金屬會被介質流體等進一步腐蝕，加快腐蝕的速率，管子振動與介質的磨損共同作用造成沖刷腐蝕。如果高流速和湍流狀的液體中還含有氣泡或者固體離子，磨損腐蝕就會更加嚴重。

某煉廠抽提蒸餾塔立式再沸器殼程入口的腐蝕圖，管程介質為環丁砜與芳烴，其殼程介質為蒸汽，操作溫度達 175℃，壓力約 0.1Mpa，殼程入口內壁呈現有方向性的溝槽，典型的換熱器沖刷腐蝕。

這種現象常發生在換熱器入口、出口及折流板處出現泄漏，這些部位的管子凹陷現象明顯，管子外徑縮小，管壁減薄嚴重，呈現局部的溝槽、波紋等形狀，并顯示方向性。

以上是合肥寬信管殼式換熱器廠家給大家整理以及分享的煉油廠用換熱器，更多詳情您可以咨詢：0551-67317122!
